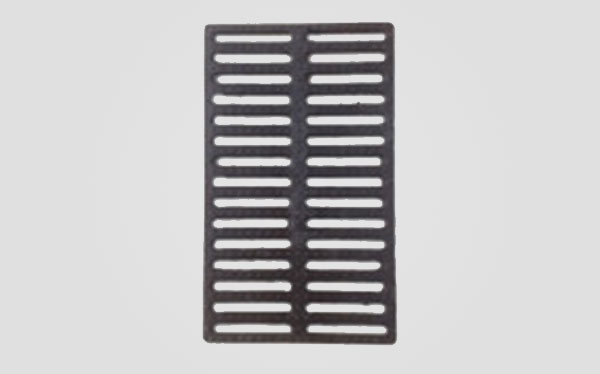

雨水沟盖板
加入时间：2019-10-18 10:38:16 浏览 12152次
水沟盖板隧道为特长上下行分离式双洞公路隧道,总长2×6.7km,我公司承建乌池坝隧道出口段:左洞长3245m、右洞长3255m,共长6500m。1 水沟盖板构造乌池坝隧道采用两侧整体式边水沟,左线水沟长3245m,右线水沟长3250m;其中右侧水沟内净空为34.5cm×40cm,左侧水沟内净空为59.5cm×40cm;边水沟顶面不铺设路面,即路面与边水沟顶面齐平,在衬砌变形处设置变形缝;右侧边水沟在紧急停车带处不随电缆沟一起弯折,即位于紧急停车带处路面横坡边坡点处;且本边水沟沿隧道纵向每25m设一处沉砂井,铺75cm×42cm铸铁盖板。水沟钢筋采用8mm和12mm两种,中墙内布置间距为16cm,成对设置。
水沟盖板及沟底钢筋间距为12cm,水沟侧墙内布置间距为22.5cm。水沟构造所示水沟施工方案水沟施工的特点及难点本隧道边水沟属于小型截面结构,两侧水沟钢筋布置密集繁多,且横向主筋为全闭合型,给施工带来一定难度,并直接影响混凝土的振捣密实。施工方案的确定本隧道施工场地有限,采用小型构件预制法是不适宜的,考虑到不影响其他施工工序,结合项目实际特点,采用“分块施工方法”及“气囊整体施工方法”,有利于交叉作业,确保施工进度。
